Тема закрыта. Публикация новых комментариев отключена.
температура в пределах нормы.
хватит пороть горячку.
Viki. Imperius
Тролль? Всю жизнь было 3 сегмента — Low, Middle, High. То что ты себе там выдумал какой то верилоу — исключительно твои проблемы. Даже спорить с тобой не хочу, чушь какая то. x60 всегда были миддлом. А то что ты сказал что что-то там сместится вообще никак не вяжется с температурой, 760 как была миддлом в своей серии, так ею и останется даже через 10 лет. Ты еще скажи что 100 градусов для 8800 это не нормально потому, что это лоу сегмент и потому, что сейчас уже есть 980. Г ПУ пофигу каким она сегментом станет через 5 лет, от этого его техпроцесс и TDP не изменятся.
Viki. Imperius
С каких пор 760 печка считается лоу сегментом? Как уже писали — горячку порите.
У меня 660 Ti от гигабайт грелась до 76, сейчас MSI 770 греется максимум до 80. Все нормально у ТСа с температурой.
Viki. Imperius
Это в идеале, да и у каждого экземпляра температура может отличатся на 1-2 градуса, к тому же у каждого в квартире свой климат и системник у всех охлаждается по разному, потому 76 градусов вполне допустимо.
Viki. Imperius
На нерефах ничего не должен ставить и температура не должна превышать 70 градусов
Бред.
Имею 2 780 печки от gigabyte . Стоят они через 1 слот. Максимум под нагрузкой 75 градусов при 60% оборотов кулера. Так что не надо говорить что виндфос плохая система. И что там ваши 70 градусов)) Вот была у меня 580ос так 112 градусов выдавала и нормально 2 года работала.
Viki. Imperius
Бомж,нуб,рак,краб-всё это уже классика
Обычно так общаются нравственно отсталые люди, видимо тебе это близко.
Толянчик Ушаков
У меня референс GTX760, до 81 доходит, при этом кулер на 85% выкручен, так что думаю у вас всё нормально!
У меня ГТС 250 грелась до 80 постоянно при полной нагрузке и отработала в таком режиме 3 года. До сих пор пашет только в путь.
ну а для современной это многовато,хотя смотря как вентиль настроить. Если ставить линейную зависимость оборотов от температуры то не топы держат 60-65 спокойно,не выше.
Нормальная температура стояла 670 от асус грелась макс 77,сейчас реф стоит 80 стабильно,если выкрутить вентилятор на 100% то больше 67 в разгоне не поднималась, но шумит сильно))
х60 всегда были и остаются миддлом. Хватит пороть горячку.
x70 — High-end
x80 — Very High-end
Viki. Imperius
Вот именно что это сугубо твои взгляды, только с действительностью они нифига не совпадают.
-Сергей Викторович-
Забей, человек не прошибаем либо тролль
Viki. Imperius
или скорее всего бомж
Что то ты разошелся, тебе не стыдно оскорблять людей не за что, умник нашелся.
Толянчик Ушаков
Не парься, графические чипы выносливее процессорных. Для них критические температуры начинаются при 110-120 градусах. Но уже при 100-105 они уйдут в тротлинг — да, производитель заботится о том, чтоб его продукция не горела от ваших шаловливых ручек=)
некоторые референсы позволяют себе не полностью раскручитваться и при 95 градусах на графическом процессоре
Вспоминяю не умирающую HD4850ref! 150Втная видеокарта с ОДНОСЛОТНОЙ системой охлаждения. Она греется до 95 градусов при тестах (плохо вентилируется компьютерный корпус) и турбина только на 60% раскручивается! А вот как то она у меня пылью заросла (причем резко, сорвалась откуда то и забила воздушные каналы радиатора), то вой турбины загушил колонки, тетмодатчик показывал 107С, но карта уверенно тянула запущенный в тот момент End War в 20 FPS. Причем я два дня искал место, где пыль забилась, очень уж она под наклейку хорошо спряталась=)
Из современных показателем является R9 290х, у которой реф. вентилятор так же позволяет греться до 95 градусов.
Viki. Imperius
тролль это ты,или скорее всего бомж
еще раз увижу от тебя (и не только от тебя) подобное — пойдешь в баню париться. В компании с подобными «инетными посонами», которым насрать на сетевой этикет.
На Железном форуме будет всегда благожелательная атмосфера. Никакого «говна» тут не будет. Не позволял и не позволю.
А поскольку обсуждать по существу тут больше нечего — тему закрываю.
С момента выхода видеокарт серии NVIDIA GeForce GTX 760 ассортимент предлагаемых разными производителями моделей заметно вырос. На рынке уже можно приобрести как относительно дешевые версии с референсным дизайном кулера, так и разогнанные видеоадаптеры с фирменными системами охлаждения. Кроме того, каждый производитель пытается склонить покупателя на свою сторону приятными мелочами в комплектации, фирменными утилитами, подсветкой вентиляторов и т.п. В общем, ориентироваться в возрастающем ассортименте становится все труднее, и, надеемся, данный обзор поможет получить более полную картину возможностей доступных на нашем рынке решений GeForce GTX 760.
К нам на тестирование попала видеокарта ASUS GeForce GTX 760 DirectCU II OC
, которая сочетает в себе элегантный внешний вид с модифицированным дизайном системы охлаждения и оптимизированными параметрами. Давайте посмотрим, какие еще сюрпризы приготовил нам известный тайваньский производитель.
Все цены на Asus+GTX760-DC2OC-2GD5
Согласно спецификации, перед нами решение с небольшой заводской оптимизацией. Так, частота графического ядра была увеличена производителем с 980 до 1006 МГц (с 1033 до 1072 МГц в режиме GPU Boost), что составляет около 5% (4% прироста в режиме GPU Boost). Частота памяти же изменению не подверглась.
Упаковка и комплектация
Упаковка адаптера ASUS GeForce GTX 760 DirectCU II OC уже знакома нам по другим
видеокартам от компании ASUS. Она выполнена с использованием качественной полиграфии, но главное ее достоинство – информативность. Так, лицевая сторона несет информацию об объеме и типе памяти видеокарты (2 ГБ GDDR5), поддержке технологий SLI и PhysX от NVIDIA, и наличии заводского разгона. Использование фирменной системы охлаждения DirectCU II, согласно сообщению на коробке, способствует на 20% более эффективному охлаждению и при этом более тихой работе в сравнении с референсным решением.
На тыльной стороне присутствует схема доступных интерфейсов для подключения мониторов, а также содержится список главных возможностей видеоадаптера на 12 языках, в том числе и на русском. Но наибольшее внимание производитель решил уделить трем пунктам, представленным в верхней части: уже упоминавшейся фирменной СО DirectCU II, технологии Direct Power, которая предполагает использование улучшенного дизайна печатной платы для уменьшения импеданса на 56% и температуры на 17%, а также фирменной утилите GPU Tweak, предназначенной для оптимизации параметров видеоадаптера.
Также на одной из сторон упаковки производитель указал рекомендуемые системные требования к компьютеру, в который планируется установка ASUS GeForce GTX 760 DirectCU II OC.
Внутри довольно хрупкой внешней коробки содержится еще одна, уже более жесткая, в которой надежно упрятана сама видеокарта. Как видно, производитель надлежащим образом позаботился о сохранности устройства в процессе транспортировки.
Комплектация ASUS GeForce GTX 760 DirectCU II OC содержит только самое полезное:
- собственно, сам видеоадаптер;
- переходник для питания видеокарты (8-контактный);
- диск с драйверами и утилитами;
- руководство пользователя.
Подход к комплектации видеокарты только самым необходимым очень удобен, ведь покупатель не будет платить за ненужные компоненты. А при потребности, как мост SLI, так и переходник для подключения к интерфейсу D-Sub можно приобрести отдельно.
Для вывода изображения на задней панели присутствуют следующие интерфейсы:
- 1 x DVI-I;
- 1 x DVI-D;
- 1 х HDMI;
- 1 х DisplayPort.
Такое разнообразие позволяет подключить любой современный монитор, а при использовании соответствующего переходника – и модели с интерфейсом D-Sub.
Поддерживаются следующие разрешения мониторов:
- цифровое — до 4096 x 2160;
- аналоговое — до 2048 x 1536.
Внешний вид и элементная база
Печатная плата видеокарты ASUS GeForce GTX 760 DirectCU II OC имеет небольшую длину – 171 мм, при этом высота ее несколько нестандартна – 122 мм, хотя в эталонных версиях она составляет 111 мм.
В системе питания тестируемой видеокарты используются высококачественные элементы соответствующие концепции Super Alloy Power, которые обладают повышенным сроком службы. Сама схема включает 4 фазы для питания графического ядра и одну – для чипов памяти.
За подачу напряжения на GPU отвечает 4-фазный ШИМ-контроллер RT8867A
производства Richtek Technology Corporation, который поддерживает активное переключение фаз для понижения уровня энергопотребления видеокарты.
В качестве разъема для дополнительного питания используется один 8-контактный вместо двух 6-контактных в эталонной версии. Несмотря на данное изменение, подаваемая через него мощность составляет те же 150 Вт. Дополнительно 75 Вт обеспечивает слот PCI Express х16. Согласно сайту компании NVIDIA

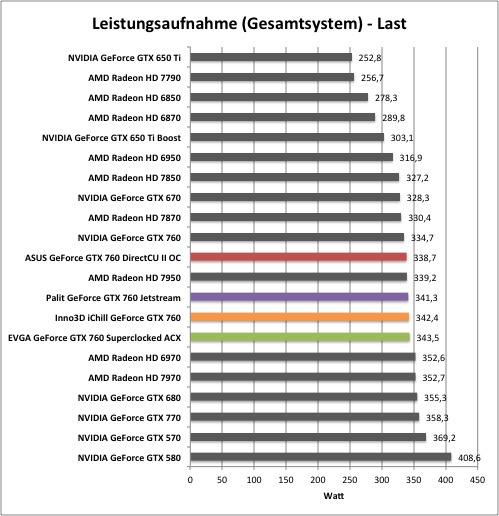

, энергопотребление видеокарт серии GeForce GTX 760 с эталонными частотами в режиме нагрузки составляет 170 Вт. Скорее всего, в нашем случае данный показатель будет немного больше из-за заводского разгона GPU.
Также хочется обратить внимание на наличие в текстолите специальной прорези для более удобного подключения или отсоединения коннектора дополнительного питания.
На печатной плате новинки присутствуют два разъема SLI, позволяющие объединить от двух до четырех адаптеров для проведения совместных графических вычислений. Напомним, что мост SLI в комплект тестируемой видеокарты не входит, поэтому желающим использовать данную технологию придется приобрести его отдельно.
На обратной стороне текстолита присутствуют четыре чипа памяти, а также небольшая медная пластина. Она выступает в роли дополнительной шины между GPU и остальными компонентами для снижения импеданса, а, следовательно, и температуры печатной платы.
В основе видеокарты находится графический процессор NVIDIA GK104 с архитектурой Kepler, созданное по 28-нм техпроцессу, в состав которого входят 1152 универсальных шейдерных конвейера (или ядер CUDA по терминологии NVIDIA) и 32 блоки растеризации. Графическое ядро работает на частоте 1006 МГц (1072 МГц с учетом использования технологии GPU Boost 2.0), а обмен данными с памятью осуществляется через 256-битную шину, которая обеспечивает передачу 192,3 ГБ информации за секунду.
Память видеокарты ASUS GeForce GTX 760 DirectCU II OC в количестве 2 ГБ представлена 8-ю 256-мегабайтными чипами H5GQ2H24AFR R0C
производства Hynix, размещенными с обеих сторон платы. Их номинальная частота составляет 6000 МГц.
В ASUS GeForce GTX 760 DirectCU II OC применяется фирменная система охлаждения DirectCU II, что следует уже с названия видеокарты. В данном исполнении она имеет обновленный вид. Так, хорошо знакомое нам сочетание красного и черного пластика осталось, но, во-первых, черты кожуха стали более стремительными, а во-вторых, сам он уменьшился в размерах, благодаря чему видеоадаптер оказался относительно небольшим.
Для активной циркуляции воздуха используются два вентилятора с диаметром крыльчатки 74 мм. Они подключены к одному 4-контактному разъему на печатной плате.
В качестве пассивного элемента кулера используется довольно большой радиатор с четырьмя медными тепловыми трубками. Две из них имеют диаметр 6 мм, а оставшиеся две – 8 мм.
Трубки покрыты никелем во избежание окисления, которое сопровождается снижением эффективности отвода тепла. Только у самой основы слой никеля на них отсутствует. Таким образом, медь контактирует с графическим ядром лишь посредством термопасты. Обратите внимание, что крышка графического процессора напрямую контактирует только с двумя внутренними трубками. К сожалению, медные трубки не припаяны ни к ребрам радиатора, ни к основанию, что снижает стоимость производсва видеокарты, но и уменьшает эффективность работы кулера.
Для охлаждения транзисторов используется небольшой радиатор, а в качестве термоинтерфейса — термопрокладки. Остальные элементы, такие как ШИМ-контролер и чипы памяти, остаются без контакта с охладителем.
Возможности системы охлаждения видеокарты ASUS GeForce GTX 760 DirectCU II OC мы проверили с помощью утилиты ASUS GPU Tweak.

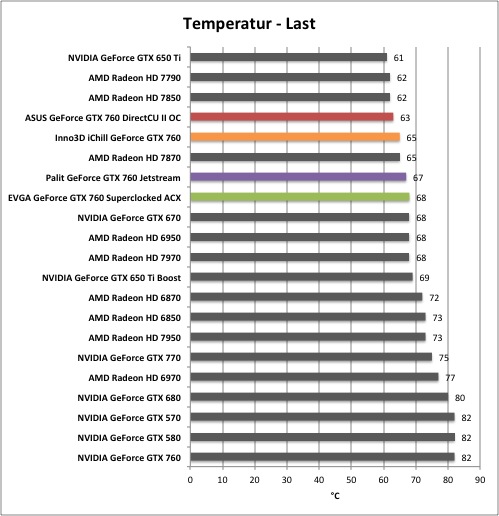

В режиме автоматического регулирования скорости вращения лопастей, при максимальной нагрузке графического ядра, его температура зафиксировалась на отметке 75°C. Скорость вращения вентиляторов при этом составляла 82% от максимальной – около 2800 об/мин. В этом режиме уровень шума ниже среднего и он неразличим на фоне остальных компонентов.

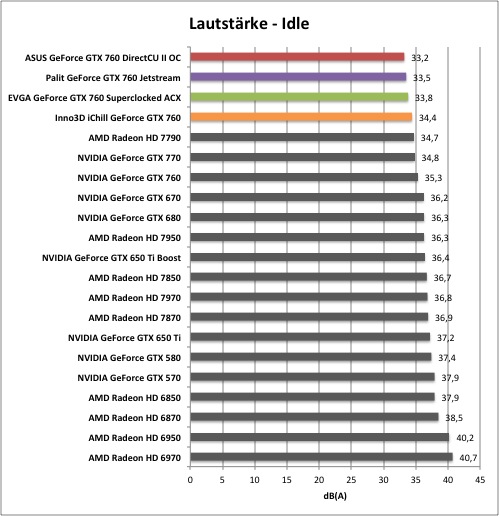

Максимальная скорость вращения вентиляторов сопровождается средним уровнем шума, немного выделяющимся на фоне остальных компонентов. На температурных показателях данный режим отразился позитивным образом – увеличение скорости до 3540 об/мин уменьшило температуру графического ядра до 69°C.

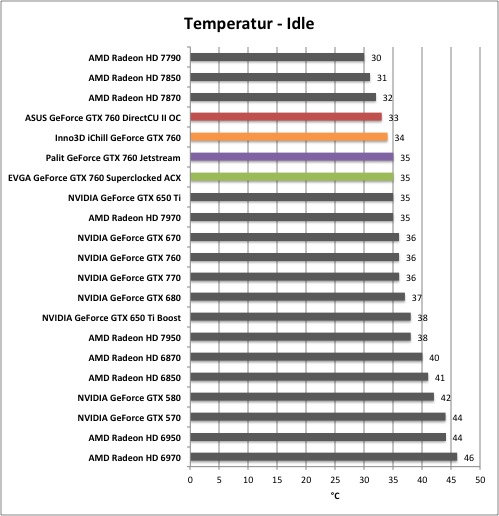

В простое, благодаря уменьшению тактовой частоты, температура графического процессора составляет 35°C, скорость вращения вентиляторов опускается до 1140 об/мин, а шум от СО неразличим на фоне остальных компонентов.
Сравнительная таблица позволяет оценить возможности разных систем охлаждения, применяемых в тестируемых нами ранее версиях NVIDIA GeForce GTX 760. Система охлаждения DirectCU II показала себя с хорошей стороны, но и сама видеокарта ASUS GeForce GTX 760 DirectCU II OC
имеет сравнительно небольшой заводской разгон. Как видим, явного лидера, как и аутсайдера, среди них выделить сложно.
Недавно представленная видеокарта NVIDIA GeForce GTX 760
является последним и в то же время самым дешевым решением серии GeForce GTX 700 на данный момент. При этом даже в эталонном варианте она характеризуется достаточно высоким уровнем производительности, который позволяет без проблем воспроизводить все актуальные игры с высоким качеством детализации виртуального мира.
Ключевые игроки на глобальном рынке видеокарт уже успели представить собственные версии данного адаптера, многие из которых оснащены модифицированным дизайном печатной платы и системы охлаждения. Тем не менее, любое изменение эталонной конструкции влечет за собой увеличение конечной стоимости продукта (пускай и не столь значимое в некоторых случаях).
В этом обзоре мы рассмотрим версию NVIDIA GeForce GTX 760 в «референсном» исполнении от компании ZOTAC. На ее примере мы изучим, насколько хорошо она «чувствует» себя в современных игра, и стоит ли обращать внимания на эталонные версии, либо сразу же ориентироваться за модифицированные аналоги. А начнем, по традиции, с изучения её спецификаций.
Если сравнить спецификации ZOTAC GeForce GTX 760 с таковыми на сайте NVIDIA
, то можно увидеть совсем небольшие отличия рабочих частот графического ядра. Так, вместо рекомендуемых 980 МГц, оно работает на частоте 993 МГц (прирост 1,3%), что с учетом технологии GPU Boost 2.0 дает нам среднее значение 1059 МГц, вместо стандартных 1033 МГц. Что ж, посмотрим на упаковку и комплектацию.
Упаковка и комплектация
Упаковка ZOTAC GeForce GTX 760 выполнена из картона. Строгое, минималистичное оформление намекает на принадлежность карты к «топовому» сегменту. На фронтальной стороне коробки указаны только имя производителя и ключевые характеристики видеокарты: тип и объем видеопамяти (2 ГБ GDDR5), поддержка технологий NVIDIA SLI, NVIDIA PhysX и API DirectX 11, наличие расширенной 5-летней гарантии и использование фирменного ПО FIRESTORM.
На обратной стороне упаковки нанесено схематическое изображение видеокарты, а также описание комплекта поставки на нескольких языках, включая русский.
На правой боковой стороне напечатан полный список поддерживаемых этой моделью технологий, а на левой можно узнать о минимальных системных требованиях к ПК, в который планируется установка ZOTAC GeForce GTX 760. Исходя из них, блок питания должен иметь два 6-контактных кабеля PCI Express, а объем оперативной памяти не должен быть менее 2 ГБ (4 ГБ рекомендовано).
Для более высокой сохранности во время транспортировки, видеокарта с комплектующими расположены в дополнительной картонной коробке черного цвета из более прочного картона, на которой красуется логотип ZOTAC и фирменный слоган «It`s time to play», как-бы намекающий пользователю на прямое предназначение графического адаптера.

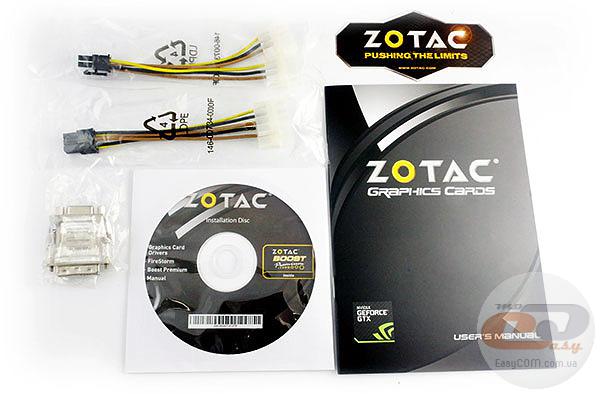

Комплект поставки модели ZOTAC GeForce GTX 760 хороший и более чем достаточный для повседневной эксплуатации. В коробке, помимо самой видеокарты, находится:
- инструкция;
- диск с ПО;
- два переходника для питания видеокарты;
- переходник с DVI на D-Sub.
Решение ZOTAC GeForce GTX 760 имеет все актуальные интерфейсы для вывода изображения:
- 1 х DVI-I;
- 1 х DVI-D;
- 1 х HDMI;
- 1 х DisplayPort.
Как видим, данного набора хватит и для реализации мультиэкранных конфигураций без использования дополнительных адаптеров. А при необходимости подключить аналоговый монитор можно воспользоваться комплектным переходником с DVI на D-Sub.
Поддерживаются следующие разрешения:
- цифровое — до 4096 x 2160;
- аналоговое — до 2048 x 1536.
Внешний вид и элементная база

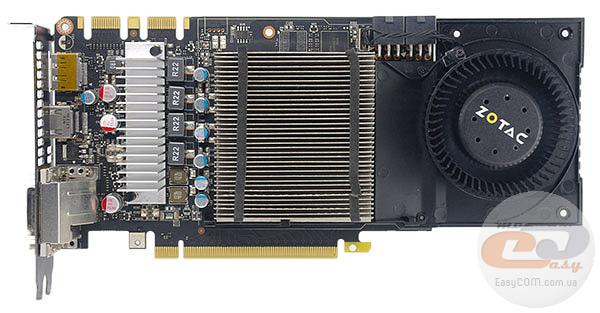

Сама видеокарта выполнена на достаточно компактном текстолите черного цвета длиной 173 мм. Расположение всех основных элементов соответствует эталонному дизайну печатной платы.
Питание видеокарты выполнено по стандартной шестифазной схеме (четыре фазы для GPU и две для чипов памяти). Во всех цепях используются твердотельные конденсаторы и дроссели с ферритовым сердечником, что позитивным образом отобразится на стабильности работы и сроке службы графического адаптера в целом.
Система питания ядра реализована на контроллере NCP5392P производства компании ON Semiconductor, который, согласно документации
, поддерживает переключение фаз для оптимизации уровня энергопотребления видеокарты (Auto-PSI), а также обладает защитой от подачи чрезмерного напряжения (OVP).
Как и положено любому высокопроизводительному графическому адаптеру, ZOTAC GeForce GTX 760 требует дополнительного питания, подача которого организована при помощи двух 6-контактных разъёмов, расположенных на верхней грани.

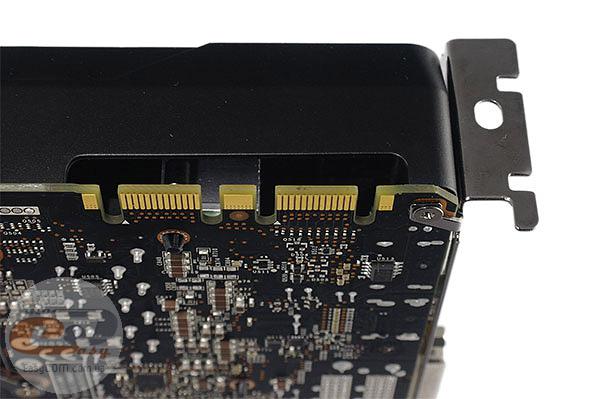

Поддержка технологии NVIDIA SLI в модели ZOTAC GeForce GTX 760 реализована в классическом исполнении двух коннекторов, которые также размещены на верхней грани печатной платы. С их помощью можно соединить до четырех видеокарт, обеспечивая более качественную обработку графических эффектов, что позволит погружаться игрокам в более красочный и детализированный виртуальный мир.
На обратной стороне видеоускорителя расположены четыре из восьми чипов памяти, а также ШИМ-контроллер. Дополнительное охлаждение данных элементов на текстолите отсутствует, что не удивительно для видеоадаптера с эталонным дизайном.
ZOTAC GeForce GTX 760 основана на графическом чипе NVIDIA GK104 (Kepler) в модификации GK104-225-A2, произведенному по 28 нм техпроцессу. В его состав входят 6 активных SMX-блоков, 1152 ядер CUDA и 32 блока растеризации. Как уже было сказано выше, частота графического процессора была незначительно повышена относительно рекомендаций NVIDIA и составляет 993 МГц. Благодаря поддержке рассматриваемым продуктом технологии GPU Boost 2.0, в турборежиме частота графического ядра в среднем составляет 1059 МГц.
Память видеокарты ZOTAC GeForce GTX 760, общим объемом 2 ГБ, набрана с помощью 8-и чипов емкостью 256 МБ каждый, производства компании Hynix. Микросхемы имеют маркировку H5GQ2H24AFR и согласно документации
их номинальная частота равна 6 ГГц. Обмен данными между графическим ядром и памятью осуществляется через 256-битную шину, которая способна пропускать 192,3 ГБ информации за секунду.
Систему охлаждения ZOTAC GeForce GTX 760 нельзя назвать компактной из-за удлиненной конструкции. Видеокарта с установленной СО занимает два слота расширения и имеет общую длину 241 мм, выступая за край печатной платы на 68 мм.
Непосредственно сам кулер состоит из радиатора, набранного из 36 алюминиевых пластин с медным основанием, одного вентилятора турбинного типа с диаметром лопастей 67 мм, который расположен на отдельной пластине, а также металлического кожуха, который накрывает всю конструкцию.
Для охлаждения силовых элементов платы используется отдельная металлическая пластина с термопрокладкой.
При автоматическом регулировании скорости вращения вентиляторов, в режиме максимальной нагрузки графическое ядро нагрелось до 82 градусов, а кулер, судя по показаниям мониторинга, работал при этом на 69% от своей максимальной мощности. Уровень шума в подобном режиме можно охарактеризовать как «ниже среднего» и он не выделяется на фоне других компонентов ПК.
В режиме максимальной скорости вращения вентиляторов температура GPU снизилась на 4 градуса. При этом издаваемый шум можно охарактеризовать как «средний, немного выделяющийся на фоне других компонентов».

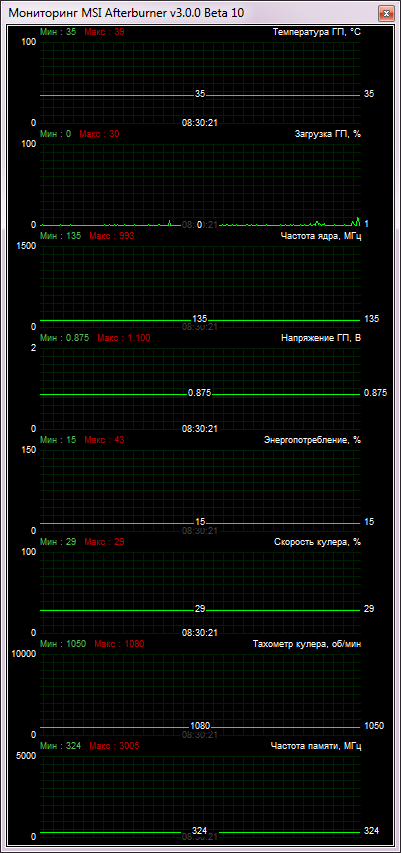

При отсутствии нагрузки частоты графического ядра и памяти автоматически понижаются, что приводит к меньшему энергопотреблению и тепловыделению. Кулер в таком режиме работает практически бесшумно, а температура графического ядра не превышает отметку в 35 градусов.
В итоге, система охлаждения ZOTAC GeForce GTX 760 оставила после себя хорошее впечатление по уровню шума и температурным показателям. К дополнительным преимуществам СО также относится наличие отдельного охлаждения для компонентов подсистемы питания.
При тестировании использовался Стенд для тестирования Видеокарт №4
Сравнить GeForce GTX 760 2GB GDDR5 ZOTAC с
Использование почти эталонных частот графического процессора и микросхем памяти приводят к отставанию модели ZOTAC GeForce GTX 760 от версии ZOTAC GeForce GTX 760 AMP! Edition
на 5-10%, что выглядит вполне справедливо вследствие более высокой цены последней.
Если же сопоставлять полученные результаты с показателями «соседних» по модельному ряду решений на основе NVIDIA GeForce GTX 660 Ti и NVIDIA GeForce GTX 770, то можно говорить о 5-13% отрыве от первой и минимум 20% отставание от второй.
Что же касается конкурента от AMD, то в ценовом сегменте им пока выступает модель AMD Radeon HD 7950, которая довольно заметно (5-15%) отстает от видеоускорителя ZOTAC GeForce GTX 760.
При помощи утилиты MSI Afterburner 3.0.0 Beta 10 и поднятия напряжения на GPU на 12 мВ относительно номинального значения 1200 мВ, нам удалось разогнать графический процессор до 1102 МГц. Таким образом, прирост составил 12,4% относительно эталонного значения модели NVIDIA GeForce GTX 760 и 11% относительно номинальной частоты видеокарты ZOTAC GeForce GTX 760. С учётом работы технологии GPU Boost 2.0 частота функционирования графического ядра составила в среднем 1168 МГц.
Видеопамять при этом удалось ускорить до 6924 МГц (прирост 15,2% относительно эталонного значения).
Оценить прирост производительности вследствие ручного разгона можно в таблице ниже:
В результате, модель ZOTAC GeForce GTX 760 показала хороший разгонный потенциал, особенно по частоте памяти. После оверклокинга ключевых параметров нам удалось добиться в среднем 13,8% прироста производительности, что обеспечивает сокращение отрыва от NVIDIA GeForce GTX 770 до минимума.
Видеокарта ZOTAC GeForce GTX 760
сочетает в себе довольно высокую производительность и хороший разгонный потенциал. При этом даже использование эталонного дизайна характеризуется поддержкой качественной элементной базы (твердотельных конденсаторов и ферритовых дросселей) и эффективного ШИМ-контроллера, что, безусловно, позитивным образом отразится на стабильности и надежности ее работы в течение длительного срока службы.
Наличие всех актуальных видеоинтерфейсов и возможность использования модели ZOTAC GeForce GTX 760 в режиме NVIDIA SLI позволит с легкостью создавать на ее основе высокопроизводительные мультиэкранные конфигурации для более полного погружения в атмосферу любимых игровых миров.
Что же касается системы охлаждения «референсного» дизайна, то она обеспечивает неплохие температурные показатели при достаточно комфортном уровне шума. Если же вы предпочитаете более тихие решения или планируете существенный разгон, то следует подумать о версии с модифицированной конструкцией СО.
Отдельно стоит отметить расширенную пятилетнюю гарантию от производителя и довольно хороший разгонный потенциал графического процессора и микросхем памяти, что позволят владельцам новинки получить дополнительный бонус в частоте прироста кадров и приблизить ее к производительности эталонной версии NVIDIA GeForce GTX 770.
А среди особенностей данной модели стоит выделить только ее длину в 241 мм, на что должны обратить внимание владельцы компактных корпусов.
- хорошая производительность;
- качественная элементная база;
- довольно эффективная система охлаждения;
- наличие дополнительного охлаждения полевых транзисторов;
- хороший комплект поставки;
- хороший разгонный потенциал графического ядра и видеопамяти;
- удобное и функциональное программное обеспечение FIRESTORM;
- более низкая цена, чем в решений с модифицированным дизайном.
- неудобное отключение кабелей питания;
- большая длина видеокарты.
Выражаем благодарность компании
ZOTAC International (MCO) Ltd.
за предоставленные для тестирования видеокарты.
Выражаем благодарность компаниям
CHIEFTEC
,
G. Skill
,
GIGABYTE
,
Intel
,
Razer
Scythe
,
Sea Sonic
и
Western Digital
за предоставленное для тестового стенда оборудование.
Не так давно к нам на тестирование попал видеоадаптер ASUS GeForce GTX 760 DirectCU II OC
, который понравился наличием заводской оптимизации, хорошего разгонного потенциала, использованием тихой фирменной системы охлаждения DirectCU II, а также высококачественной элементной базой.
На этот раз мы познакомимся с моделью ASUS GeForce GTX 760 DirectCU II
. Она является очень похожим устройством, которое, судя по спецификации, отличается только использованием «референсных» частот графического ядра. В текущем обзоре вы узнаете, насколько много общего на самом деле между этими видеокартами, а также можно ли добиться высоких частот работы более доступного решения, чтобы догнать ASUS GeForce GTX 760 DirectCU II OC.
Все цены на Asus+GTX760-DC2-2GD5
Как видим, видеокарта ASUS GeForce GTX 760 DirectCU II работает на рекомендованных компанией NVIDIA частотах GPU и памяти. Судя из спецификации, она мало чем отличается от «референсного» решения. Давайте теперь рассмотрим новинку более подробно.
Упаковка и комплектация
Коробка, в которой поставляется ASUS GTX760-DC2-2GD5, имеет традиционное для видеокарт данного производителя оформление. Здесь отмечено использование фирменной системы охлаждения DirectCU II, которая, согласно надписи на упаковке, на 20% эффективнее и гораздо тише эталонного аналога, в чем нам еще предстоит убедиться. Изображение ниже демонстрирует схему размещения тепловых трубок, отводящих тепло непосредственно от GPU. В самом низу перечислены особенности тестируемого решения, с которыми более подробно нас знакомит уже тыльная сторона. Также не обошлось без напоминания о полной совместимости новинки с операционной системой Windows 8.
Как указывает производитель, применение технологий Direct Power и Super Alloy Power позволяет на 15% снизить температуру печатной платы видеокарты, а также повысить ее надежность и долговечность благодаря применению высококачественных элементов.
Фирменная утилита GPU Tweak позволяет получить информацию о параметрах видеоадаптера, следить за разными показателями (скорость вращения вентилятора, частота и температура графического ядра и т.п.) и производить оптимизацию компонентов новинки.
Также на тыльной стороне показана компоновка интерфейсной панели устройства, и на 12 языках (в том числе и на русском) описаны некоторые особенности видеокарты.
На одной из боковин коробки присутствует перечень требований к системе, в которую планируется установка ASUS GeForce GTX 760 DirectCU II. Особое внимание здесь следует обратить на минимальную мощность блока питания (500 Вт), наличие достаточно мощной линии +12В (с поддержкой тока до 38 А) и присутствие одного свободного 8-контактного разъема питания PCIe.
Хотя упаковка может показаться немного хрупкой, беспокоиться не о чем – в ней находится еще одна коробка, которая выполнена из более жесткого картона. Внутри ее, в поролоновой вставке, лежит видеокарта в антистатическом пакете. Все указывает на то, что производитель надлежащим образом позаботился о сохранности устройства в процессе транспортировки.
Комплектация ASUS GTX760-DC2-2GD5 включает:
- переходник для питания видеокарты (с двух 6-контактных на один 8-контактный);
- диск с драйверами и утилитами;
- руководство пользователя.
Очевидно, производитель решил обойтись небольшим набором, который почти не повлияет на стоимость конечного устройства. Такую комплектацию смело можно назвать оптимальной, так как для большинства пользователей ее будет вполне достаточно, а все дополнительные аксессуары, такие как мост NVIDIA SLI или переходник для подключения аналогового монитора, при потребности можно приобрести отдельно.
Для вывода изображения на интерфейсной панели присутствуют следующие порты:
- 1 x DVI-I;
- 1 x DVI-D;
- 1 х HDMI;
- 1 х DisplayPort.
Набор разъемов эталонный, и на данный момент является наиболее универсальным, так как позволяет подключить любой современный монитор, а при использовании соответствующего переходника – и аналоговые решения с интерфейсом D-Sub.
Поддерживаются следующие разрешения мониторов:
- цифровое — до 4096 x 2160;
- аналоговое — до 2048 x 1536.
Внешний вид и элементная база
Печатная плата видеокарты ASUS GeForce GTX 760 DirectCU II, как и эталонный аналог, имеет небольшие размеры.
В подсистеме питания новинки используются высококачественные компоненты, соответствующие концепции Super Alloy Power, среди которых присутствуют твердотельные конденсаторы и дроссели с ферритовыми сердечниками. Питание видеокарты осуществляется по 4+1-фазной схеме: четыре фазы предназначены для графического ядра и одна – для чипов памяти. Напомним, что «референсная» схема включает на одну фазу питания памяти больше.
За подачу напряжения на GPU отвечает 4-фазный ШИМ-контроллер RT8867A
производства компании Richtek Technology Corporation, поддерживающий активное переключение фаз для снижения уровня энергопотребления тестируемого решения.
Для питания графического адаптера ASUS GTX760-DC2-2GD5 используется один 8-контактный разъем вместо двух 6-контактных в эталонной версии. Хотя такое решение позволило сэкономить немного места, что весьма важно в столь компактной плате, он позволяет подвести к видеокарте те же 150 Вт, что и два шестиконтактных разъема. Еще 75 Вт новинка получает через слот PCI Express х16. Напомним, согласно сайту компании NVIDIA
, энергопотребление моделей серии GeForce GTX 760 с эталонными частотами в режиме нагрузки составляет 170 Вт. Также следует отметить, что благодаря специальной прорези на текстолите, подключение и отключение разъема питания осуществляется без каких-либо трудностей.
Два разъема NVIDIA SLI, присутствующие на печатной плате, позволяют объединить от двух до четырех адаптеров для проведения совместных графических вычислений. Так как в комплект поставки тестируемой видеокарты мост NVIDIA SLI не входит, в случае потребности его придется приобрести отдельно.
На обратной стороне платы, также как и на лицевой, присутствуют четыре чипа памяти и еще четыре посадочных места, которые используются в случае создания 4-гигабайтной версии видеоадаптера. Небольшая медная пластина, расположенная по центру текстолита, является элементом концепции Direct Power и способствует более равномерному распределения тепла по плате, а также повышает уровень защиты от электромагнитных помех.
В основе видеокарты находится графический процессор NVIDIA GK104 с архитектурой Kepler, произведенный по 28-нм техпроцессу. В его состав входят 1152 универсальных шейдерных конвейера (или ядер CUDA согласно терминологии NVIDIA) и 32 блока растеризации. Графическое ядро работает на частоте 980 МГц (1033 МГц с учетом использования технологии GPU Boost 2.0), а обмен данными с памятью осуществляется через 256-битную шину, которая обеспечивает передачу 192,3 ГБ информации в секунду.
Память графического адаптера ASUS GeForce GTX 760 DirectCU II, общим объемом 2 ГБ, набрана из 8-ми 256-мегабайтных чипов H5GQ2H24AFR R0C
производства компании Hynix. С каждой стороны платы присутствуют по 4 чипа, номинальная частота работы которых составляет 6000 МГц.
Система охлаждения DirectCU II имеет средние размеры, но выступает за пределы печатной платы вследствие компактности последней. Она включает два вентилятора и радиатор с четырьмя тепловыми трубками. Пластиковый кожух имеет привычную черно-красную расцветку, очень часто встречающуюся в видеокартах под брендом ASUS.
Вентиляторы, используемые в тестируемом решении, представлены двумя 75-мм моделями EVERFLOW T128010SH и подключаются к одному 4-контактному разъему на печатной плате.
В качестве пассивного элемента кулера выступает довольно большой радиатор с четырьмя медными тепловыми трубками – по две диаметром 6 и 8 мм. Во избежание окисления трубки покрыты слоем никеля, что позволит им надолго сохранить высокие теплопроводящие свойства.
У самой основы никель на трубках отсутствует, благодаря чему медь контактирует с графическим ядром лишь посредством термопасты. Обратите внимание, что крышка графического процессора соприкасается только с двумя внутренними трубками диаметром 8 мм. В данном случае эффективность можно было бы улучшить еще больше, если бы между 8-ми и 6-ти миллиметровыми тепловыми трубками не было алюминиевых разделителей.
Отметим, что отсутствие припоя в местах крепления трубок к ребрам радиатора и к основанию снижает стоимость производства видеокарты, но и уменьшает эффективность работы кулера.
Для охлаждения транзисторов в цепи питания используется небольшой радиатор, тепло на который передается посредством термопрокладки. Остальные же элементы, такие как ШИМ-контроллер и чипы памяти, лишены дополнительного охлаждения, что может негативно отразиться на процессе разгона компонентов.
Тестирование системы охлаждения видеокарты ASUS GeForce GTX 760 DirectCU II мы проводили с помощью утилиты ASUS GPU Tweak.
В режиме автоматического регулирования скорости вращения лопастей, при максимальной нагрузке графического ядра, его температура зафиксировалась на отметке 69°C. Скорость вращения вентиляторов при этом составляла 74% от максимальной – около 2500 об/мин. В этом режиме уровень шума по субъективным оценкам ниже среднего, и сама система охлаждения работает довольно тихо.
Максимальная скорость вращения вентиляторов сопровождается заметным шумом, который можно охарактеризовать как «выше среднего», при этом он не комфортный для длительного использования. На температурных показателях данный режим отразился позитивным образом – увеличение скорости до 3300 об/мин уменьшило температуру графического ядра до 64°C, но, учитывая возросший шумовой фон, игра явно не стоит свеч. Конечно же, данный режим использовался для изучения возможностей применяемой системы охлаждения, и может быть включен только принудительно, поэтому к минусам СО DirectCU II данный факт отнести нельзя.
Снижение тактовой частоты в простое сопровождается падением скорости вращения лопастей вентиляторов до 1170 об/мин, а температура GPU опускается до 32°C. При этом шум от СО неразличим на фоне остальных компонентов.
Те, кто уже знаком с видеокартой ASUS GeForce GTX 760 DirectCU II OC
, несомненно заметят, что и упаковка, и внешний вид, и печатная плата с элементами на ней – все вышеперечисленное в новинке полностью идентичны. Единственным замеченным отличием является применение вентиляторов другого производителя.
При тестировании использовался Стенд для тестирования Видеокарт №4
Сравнить GeForce GTX 760 2GB GDDR5 ASUS DirectCU II с
Анализ производительности следует начать со сравнения тестируемого решения со «старшим» адаптером — ASUS GeForce GTX 760 DirectCU II OC. Незначительная оптимизация графического ядра последнего (на 26 МГц в номинале и на 39 МГц при использовании GPU Boost 2.0) практически незаметна. В действительности, ничего странного в этом нет, ведь прирост частоты составляет всего 2-4%. При сравнении с GeForce GTX 670 также фактически наблюдается паритет, хотя, ради справедливости следует отметить наличие местами незначительного отставания тестируемой видеокарты. На примере модели от компании KFA2 видим заметный отрыв GeForce GTX 770, но и цена данного решения значительно выше моделей на базе GeForce GTX 760.
И, наконец, для сравнения с решениями от компании AMD соперника подобрать трудно. Новая Radeon R9 280X является более производительным видеоадаптером, чем бывший одноядерный флагман «красных» AMD Radeon HD 7970, следовательно, и ASUS GeForce GTX 760 DirectCU II она заметно опережает. Поэтому ближайшим конкурентом может стать Radeon R9 280, официальная информация о которой на данный момент отсутствует.
При ручном разгоне нам удалось получить следующие значения: 1121 МГц для графического ядра (прирост 14,3%) и 1772 МГц для памяти (прирост 18%). И если первый показатель можно назвать очень хорошим, то увеличение частоты памяти является отличным результатом – эффективное значение составило 7088 МГц. При этом напряжение питания графического ядра находилось на начальной отметке 1200 мВ.
Оценить прирост производительности вследствие ручного разгона модели ASUS GTX760-DC2-2GD5 можно в таблице ниже:
Как видно, оптимизация частот графического ядра и памяти позволила получить увеличение производительности в играх на уровне 8-15%, что является хорошим результатом и поможет немного продлить актуальность тестируемого решения. Следует отметить, что ASUS GeForce GTX 760 DirectCU II OC
в свое время показала не столь хороший результат, поэтому тестируемая ASUS GeForce GTX 760 DirectCU II в данном случае оказалась производительнее своего «старшего брата». Данное обстоятельство лишь подтверждает тот факт, что разгон, в некотором роде, лотерея, в которой выигрывают все – но кто-то больше, а кто-то меньше.
Знакомство с видеокартой ASUS GeForce GTX 760 DirectCU II
позволило оценить еще одно творение известного тайваньского производителя. В общем, мы с самого начала ожидали, что перед нами окажется та же ASUS GeForce GTX 760 DirectCU II OC
, только без заводского разгона, и подробное изучение новинки только подтвердило наши догадки.
Так, все позитивные стороны оптимизированной версии присущи и тестируемому решению, кроме, конечно же, наличия заводского разгона. Красивый дизайн, достойная система охлаждения, хороший температурный режим, высококачественная элементная база – все это осталось от «старшей» модели. Также не будем забывать о высоком разгонном потенциале, что касается как GPU, так и памяти новинки. И вот здесь самое интересное. С самого начала ASUS GeForce GTX 760 DirectCU II OC имела небольшой (2-4%) заводской разгон и неплохой потенциал его увеличения, а вот ASUS GeForce GTX 760 DirectCU II изначально работала на рекомендованных компанией NVIDIA частотах. Ручная же оптимизация, в обоих случаях произведенная без увеличения напряжения, позволила тестируемому решению обогнать изначально разогнанную версию по частоте ядра и памяти.
Без сомнений, ASUS GTX760-DC2-2GD5
– вполне достойное решение. Но, если взять во внимание небольшую разницу в стоимости ASUS GeForce GTX 760 DirectCU II и ASUS GeForce GTX 760 DirectCU II OC (около $5), а также случайную составляющую оптимизационных возможностей, то выбор одной из двух моделей, скорее всего, будет зависеть от наличия той или иной видеокарты в продаже, так как говорить о каких-либо принципиальных различиях между ними нельзя.
- очень хороший разгонный потенциал;
- использование высококачественной элементной базы и модифицированного дизайна печатной платы;
- использование фирменной СО DirectCU II, включающей два вентилятора и массивный радиатор с четырьмя никелированными медными трубками;
- довольно тихая и эффективная работа системы охлаждения при автоматическом регулировании скорости вращения вентиляторов;
- оптимальный набор интерфейсов для вывода изображения.
- применение одного 8-контактного разъема вместо двух 6-контактных.
Выражаем благодарность компании MTI
, официальному дистрибьютору продукции ASUS
, за предоставленную для тестирования видеокарту.
Выражаем благодарность компаниям CHIEFTEC
, G. Skill
, GIGABYTE
, Intel
, Razer
, Scythe
, Sea Sonic
и Western Digital
за предоставленное для тестового стенда оборудование.
Энергопотребление, уровень шума и температура
Перейдём к оценке уровня шума, энергопотребления и температуры протестированных видеокарт.

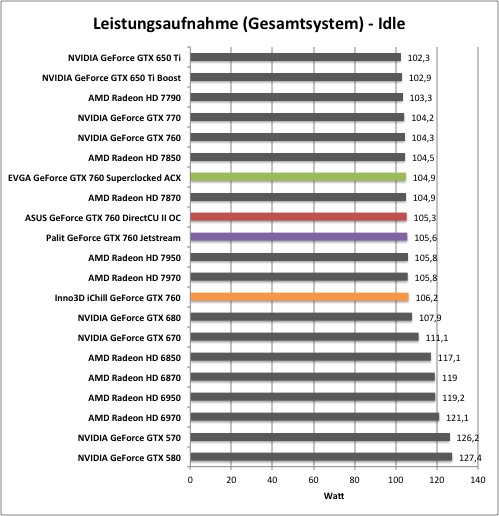

В режиме бездействия энергопотребление современных видеокарт NVIDIA практически одинаково, что связано с идентичными частотами и напряжениями в данном режиме. Между четырьмя розничными версиями видеокарт и эталонной GeForce GTX 760 мы получаем небольшую разницу.
Несколько иной картина оказалась под нагрузкой. Здесь эталонная видеокарта NVIDIA GeForce GTX 760 расположилась между AMD Radeon HD 7870 и 7950, а розничные версии видеокарт потребляют чуть больше. Единственным исключением оказалась ASUS GeForce GTX 760 DirectCU II OC с чуть меньшим энергопотреблением. Впрочем, разница между видеокартами не превышает 5 Вт, так что вряд ли энергопотребление станет существенным критерием при выборе модели.
Возможности кулера становятся заметны уже в режиме бездействия. Самой холодной видеокартой оказалась новинка ASUS с температурой 33 °C. Чуть сильнее нагревалась видеокарта Inno3D. Модели Palit и EVGA отошли на «последнее» место с температурами 35 °C.
Более интересными оказались температуры под нагрузкой, особенно по сравнению с эталонной видеокартой. Ни одна из тестируемых видеокарт не добиралась до целевой температуры 82 °C, то есть не сбрасывала частоты из-за перегрева. Самой холодной вновь оказалась видеокарта ASUS с температурой 63 °C — система охлаждения DirectCU II отлично справляется со своей работой. С температурой 65 °C видеокарта Inno3D iChill GeForce GTX 760 работала на два градуса горячее. Видеокарты Palit и EVGA нагревались чуть сильнее, хотя не превышали планку 70 °C.
Кулеры производителей видеокарт собственной разработки обычно дают значительно меньший уровень шума по сравнению с эталонной моделью, и четыре видеокарты GeForce GTX 760 не стали исключением. Самой тихой видеокартой оказалась ASUS, за ней следовали Palit, Inno3D и EVGA. Опять же, это не удивляет, учитывая богатый опыт всех производителей.

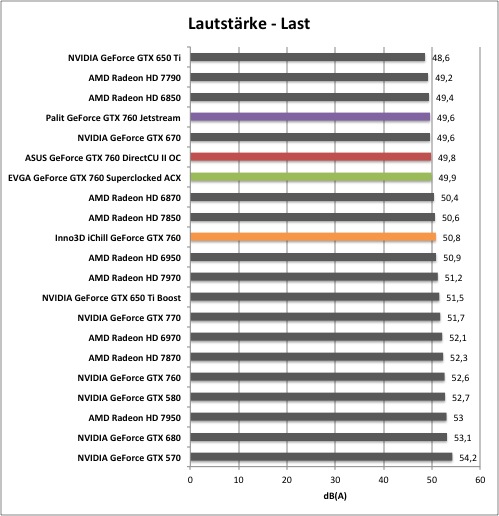

Под нагрузкой приятно удивила Palit GeForce GTX 760 Jetstream. Она оказалась даже тише видеокарты ASUS. Впрочем, разница между ними невелика (также вы можете добавить EVGA GeForce GTX 760 Superclocked ACX). Чуть громче под нагрузкой работала Inno3D iChill GeForce GTX 760 — но и здесь уровень шума не превышает 50,8 дБ(A), что не является недостатком.
